Запустим для вас в производство любую партию изделий. Просто, быстро, выгодно.
Преимущества
Регулирует потоки входящего свежего, очищенного воздуха в помещение
Препятствует проникновению пыли, пуха и насекомых
Согревает поступающий воздух при отрицательных температурах
Препятствует образованию конденсата и промерзания
Обладает хорошей теплоизоляцией
Снижает уровень уличного шума
Характеристики
Установка вентиляции
Канальный
Вид работы
Приточный
Единица в одном товаре
1
Конструктивные особенности
Бесшумный, встроенный фильтр, диафрагменный клапан запирания
Материал оголовка
ABS- пластик

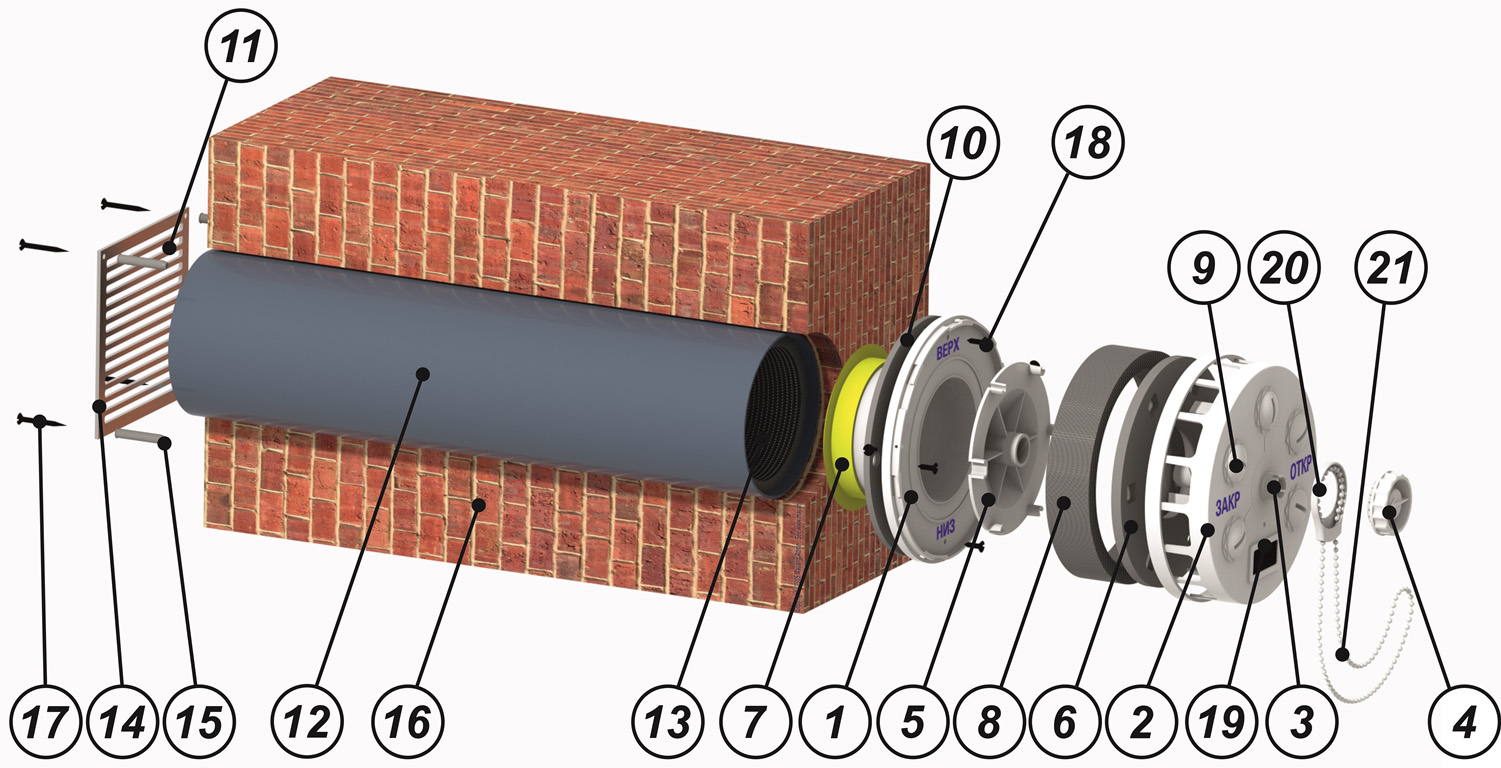

Описание конструкции

1. Основание клапана
2. Корпус клапана
3. Поворотный винт
4. Ручка регулировки
5. Клапан регулировки подачи воздуха
6. Шумо-влагозащитный изолятор
7. Уплотнительное резиновое кольцо
8. Пылевлагозащищающий фильтр
9. Съёмная заглушка клапана *;
10. Уплотнительное кольцо основания;
11. Москитная сетка;
12. Труба теплошумоглушителя;
13. Теплошумоглушитель;
14. Наружная алюминиевая вентиляционная решетка;
15. Крепежный дюбель решётки;
16. Стена;
17. Саморез;
18. Крепежный саморез основания клапана. 19. Датчик температуры *;
20. Фиксатор цепочки **;
21. Цепочка управления **.

* Устанавливается на моделях Элит
** Устанавливается на моделях с цепочным управлением

Установка и монтаж

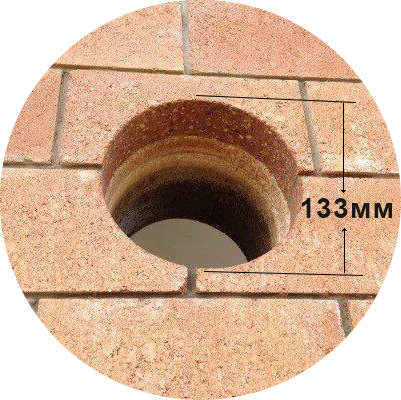

Высверливаем отверстие в стене
Для начала установки высверливаем отверстие в стене диаметром 133мм ( диаметр вставляемой трубы 132мм)

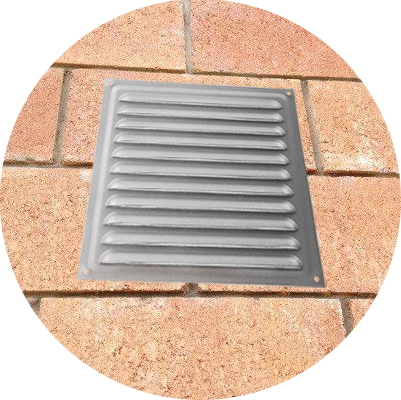

Устанавливаем вентиляционную решетку
На внешней стене устанавливаем наружную вентиляционную решетку с москитной сеткой, полностью закрывающую высверленное отверстие

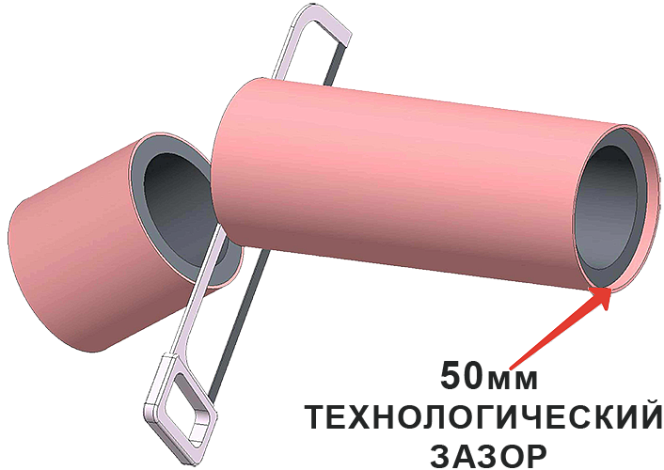

Обрезаем трубу с теплошумоглушителем
Труба обрезается до размера толщины стены. Обрезать трубу следует совместно с теплошумоглушителем, с противоположной стороны от технологического зазора 50мм

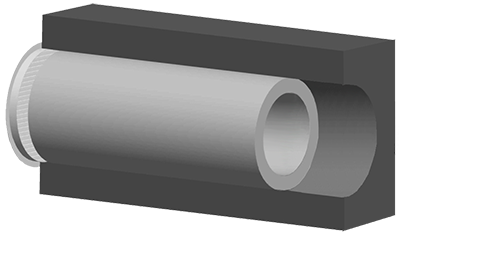

Вставляем трубу в стену
Вставить подготовленную трубу в стену с внутренней стороны и зафиксировать монтажной пеной. В случае установки круглой наружной решетки закрепить ее в трубе с помощью саморезов и вставить в стену с наружной стороны.

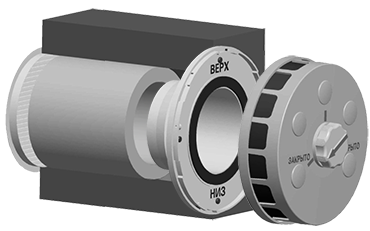

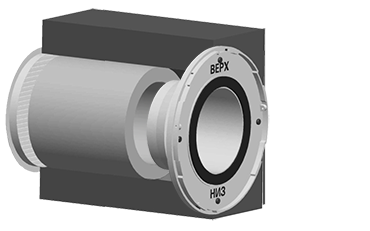

Устанавливаем основание клапана
Установить основание клапана в канал трубы таким образом, чтобы указатели «ВЕРХ» и «НИЗ» были направлены в соответствующие стороны. Основание клапана необходимо закрепить на стене с помощью четырех саморезов.
Устанавливаем корпус клапана
Важно! Перед установкой корпуса клапана необходимо перевести ручку регулировки подачи воздуха в положение «ОТКРЫТО» и только после этого крепить корпус к основанию.
Далее

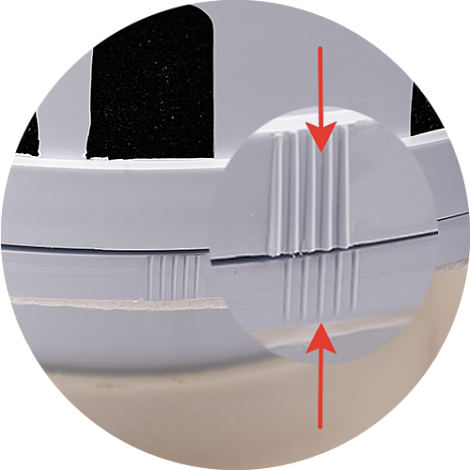

Необходимо приложить корпус к основанию так, чтобы резцы, нанесенные на корпусе, совпали с резцами, нанесенными на основание клапана
В завершении

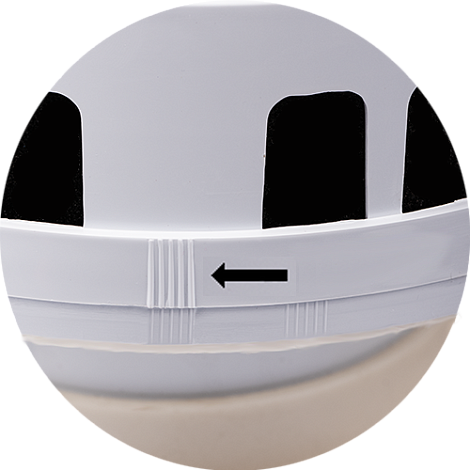

Необходимо повернуть корпус по часовой стрелке до совпадения резцов основания с резцами корпуса клапана. При желании можно закрепить корпус клапана с помощью самореза

Что мы улучшили

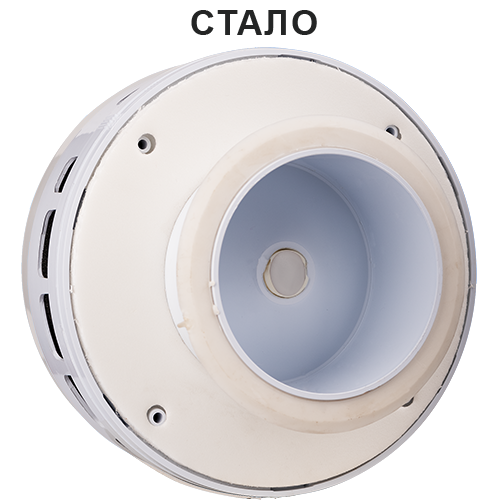

1. Полное перекрытие притока воздуха

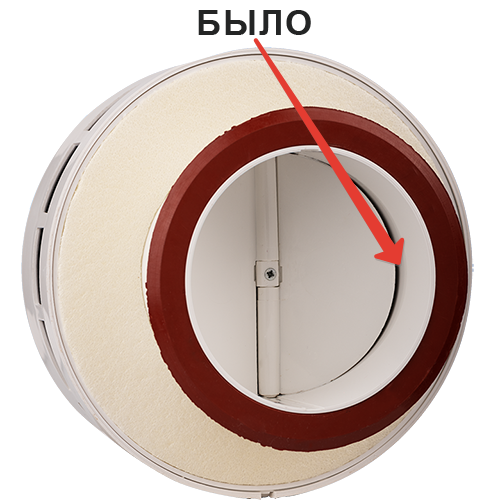

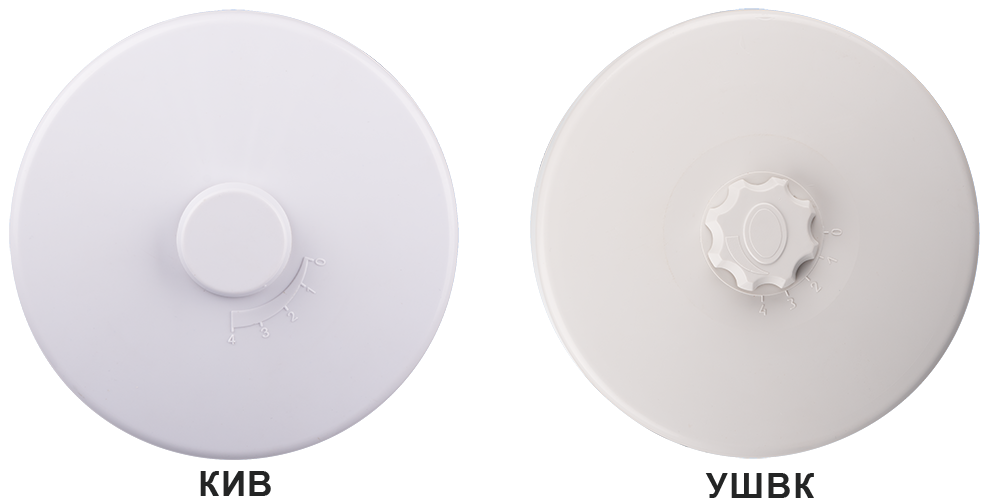

Главным конструктивным недостатком в УШВК и КИВ было неполное перекрытие притока воздуха при закрытом клапане. Данная конструкция не позволяла избавиться от сквозняков в холодное время (особенно при высокой этажности установки) и нежелательных запахов с улицы.
Механизм лепесткового клапана оставлял щели
Из-за этого люди просто избавлялись от уже установленных клапанов в квартирах и оставались без притока воздуха, что вело к излишней влажности и появлению плесени в помещении.





Нами был разработан новый клапан запирания, гарантирующий при необходимости полное перекрытие нежелательного доступа воздуха снаружи

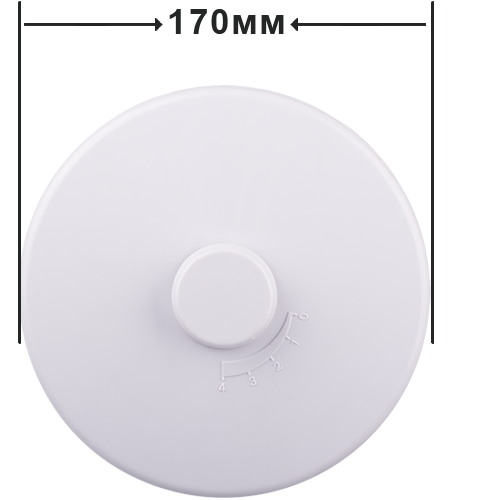

2. Увеличение диаметра оголовка.

Для подачи большего количества воздуха до 70 куб. м /час в теплое время года был увеличен диаметр оголовка.

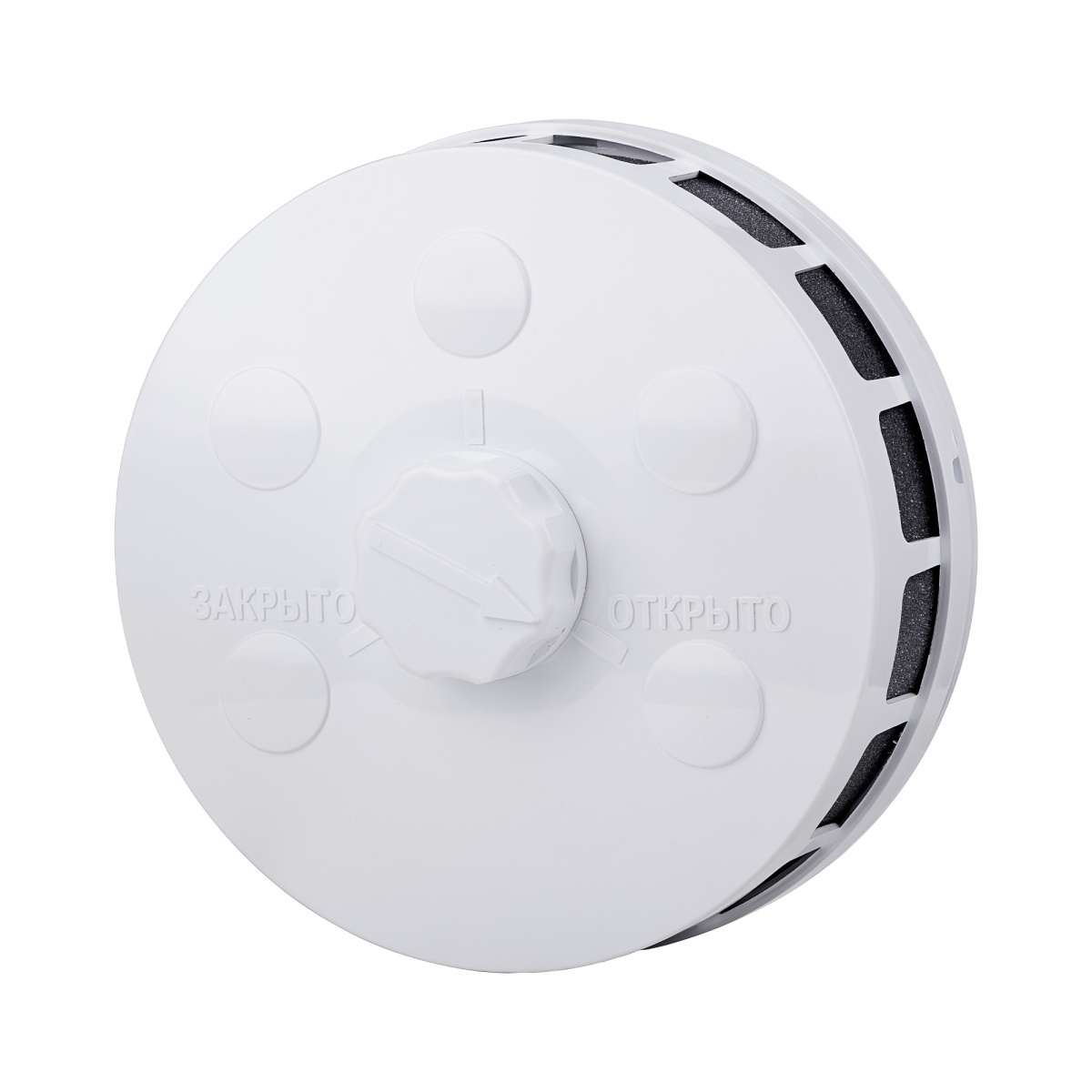

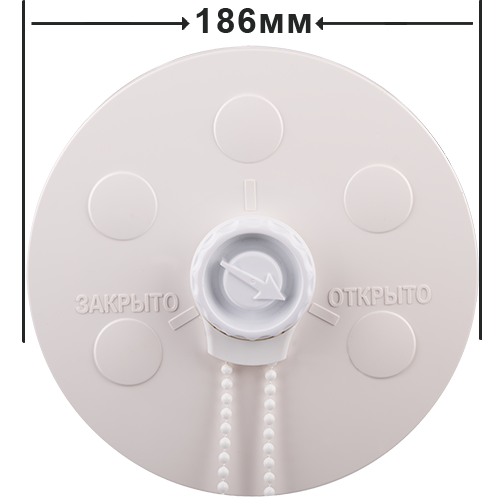

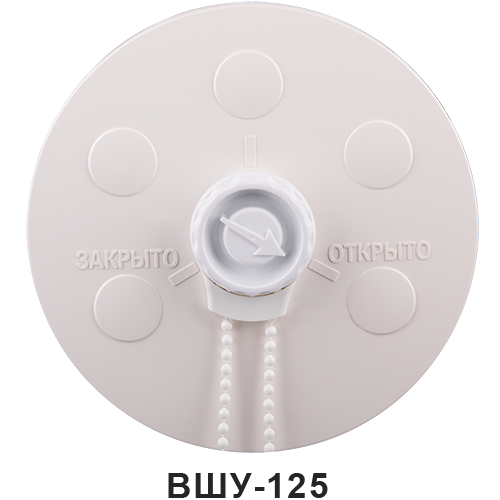

3. Изменили ручку управления.

Добавили четкую визуализацию положения «открыто-закрыто».
В отличие от предыдущих моделей, где видно только вплотную, в каком положении находится фильтр.


4. Заменили варианты управления

Заменили веревочное, быстро приходящее в негодность, управление на два варианта:
  • Ручное управление
  • Современную жалюзийную систему работы клапана с пластиковой нитью.

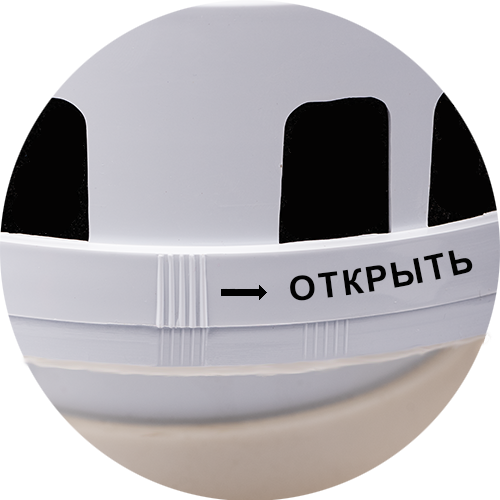

5. Изменили конструкцию разборки.

Для упрощения технического обслуживания устройства изменили конструкцию его разборки.

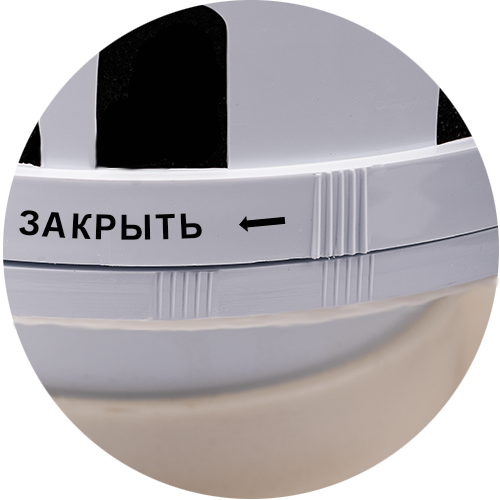

Теперь достаточно повернуть верхнюю часть оголовка против часовой стрелки, как указано на рисунке, и снять фильтр для очистки.
Закрывание происходит в обратном порядке до совмещения отметок на корпусе оголовка.

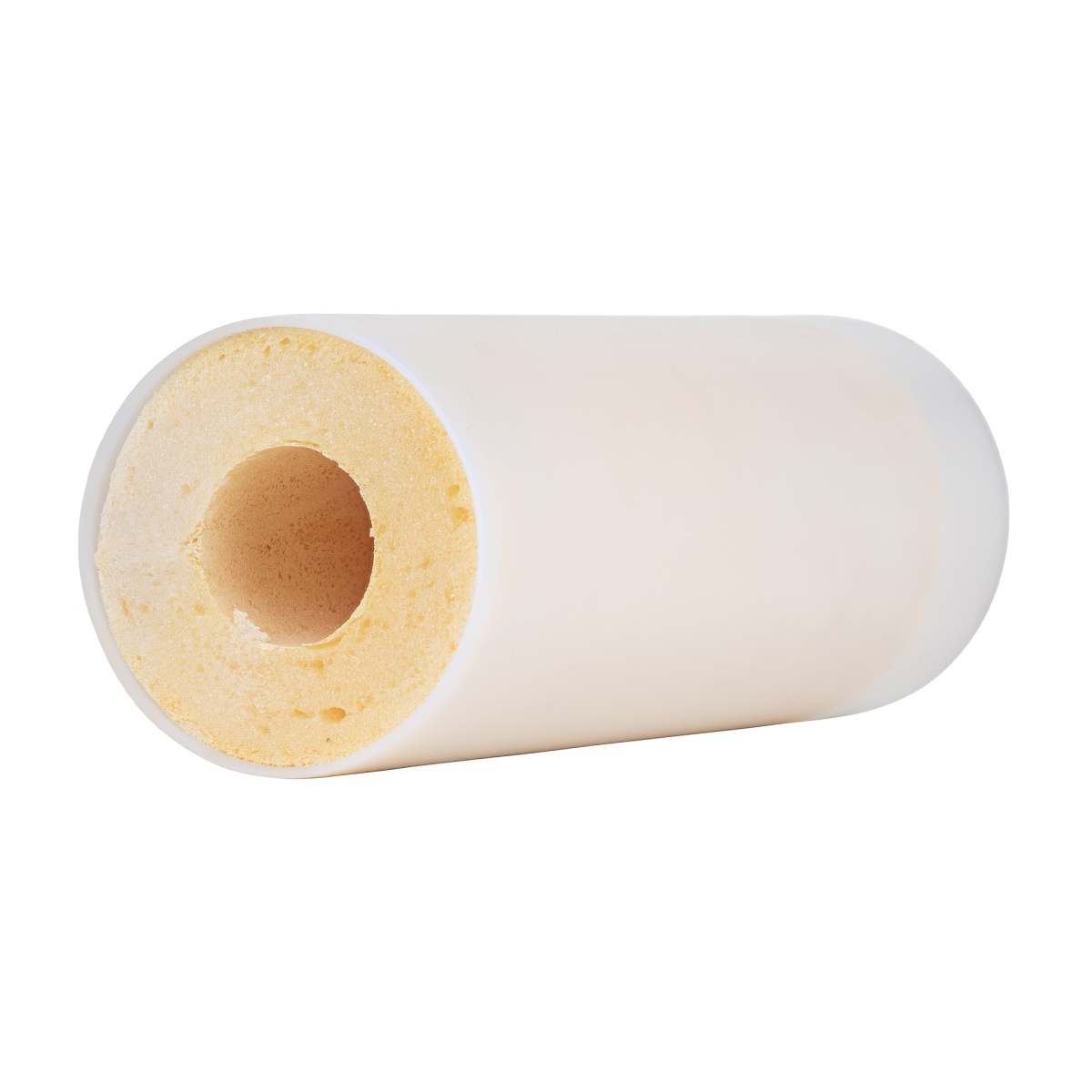

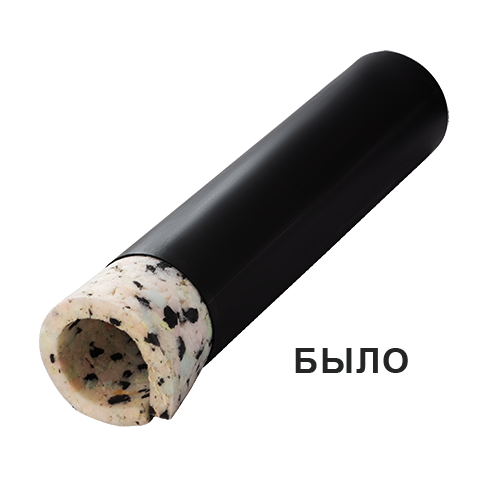

6. Заменили теплошумоглушитель

Заменили дешевый теплошумоглушитель из вторичного поролона на качественный, долговечный из пенополиуретана эластичного крупнопористого


В предыдущих моделях все это было неудобно и многоступенчато,
что требовало определенных навыков и инструментов.
